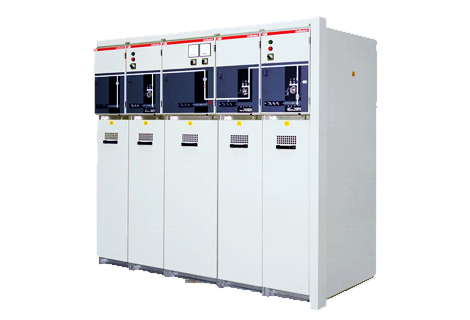

XGN15-12型单元式六氟化硫环网柜（以下简称环网柜）是以六氟化硫气体作为绝缘、灭弧，整体柜采用空气绝缘的新一代的金属封闭开关设备，采用六氟化硫三工位负荷开关，结构简单，性能可靠。根据用户的不同要求可选配：手动或电动操动机构。
环网柜适用于交流50Hz、12kV的电力系统，广泛应用于工业及民用电缆及供电末端。特别适用于城市居民区配电、小型二次配电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。
主要结构特点：
1、环网柜由母线室、三工位负荷开关室、电缆室、操动机构室、联锁机构和低压控制室及计量回路等部分组成。各隔室用钢板分开，可避免故障部位影响到邻室。
2、母线室布置在柜体的上部 ，在母线室中主母线连接在一起，贯穿整排开关柜。母线呈水平布置，可方便的扩展。
3、开关室内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充SF6气体作灭弧介质，在操作轴引出端设有两个透明的塑料端盖，透过它可以观察触头状态。开关室内可根据用户要求装设SF6气体密度表或带报警点的气体密度器。
4、电缆室主要用于电缆连接，使用单芯或者三芯电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间可以容纳避雷器、电流互感器、下接地开关等元件。
基本技术参数:
|
项 目 |
单 位 |
参 数 |
|
|
额定电压 |
kV |
12 |
|
|
额定电流 |
A |
630 |
|
|
1min工频耐压 |
对地、相间、断口 |
kV |
42 |
|
隔离断口 |
48 |
||
|
雷电冲击耐受电压 |
对地、相间、断口 |
kV |
75 |
|
隔离断口 |
85 |
||
|
热稳定电流（有效值） |
主回路 4s |
kA |
20 |
|
接地开关 2s |
|||
|
接地连接回路 2s |
17.4 |
||
|
动稳定电流（峰值） |
主回路 |
kA |
50 |
|
接地开关 |
|||
|
接地连接回路 |
43.5 |
||
|
额定短路关合电流 |
负荷开关 |
kA |
50 |
|
接地开关 |
|||
|
负荷开关额定有功负载开断电流 |
A |
630 |
|
|
负荷开关额定死循环开断电流 |
A |
630 |
|
|
负荷开关5%额定有功负载开断电流 |
A |
31.5 |
|
|
负荷开关额定电缆充电开断电流 |
A |
10 |
|
|
负荷开关额定变压器空载开断电流 |
A |
1600kVA变压器的空载电流 |
|
|
熔断器额定短路开断电流 |
kA |
31.5 |
|
|
负荷开关额定转移电流 |
A |
1700 |
|
|
负荷开关额定有功负载开断次数 |
次 |
100 |
|
|
机械寿命 |
负荷开关 |
次 |
5000 |
|
接地开关 |
2000 |
||
|
SF6气体额定压力（20℃、表压） |
MPa |
0.04 |
|
|
SF6气体水分含量（V/V 20℃） |
|
≤500 |
|
|
SF6气体漏气率 |
每年 |
≤1% |
|
|
组合电器储能电机电压 |
V |
DC48、110、220 |
|
